투터치피팅[엘보/Φ4xR1/4~Φ12xR3/8] TL
상세정보 새창 열기
상세 정보를 확대해 보실 수 있습니다.

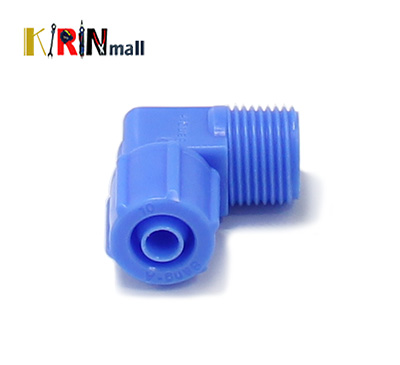

투터치피팅[엘보/Φ4xR1/4~Φ12xR3/8]
* 투터치 피팅 / 엘보
<제품규격>
| 모델명 | ØD | T | A | B | B1 | C | L1 | L2 | Gross/g |
| TL 0401 | 4 | R1/8 | 8 | 20 | 16.5 | 10 | 16 | 21 | 0 |
| TL 0402 | 4 | R1/4 | 11 | 23 | 19.5 | 15 | 16 | 23.5 | 0 |
| TL 0601 | 6 | R1/8 | 8 | 20 | 16 | 10 | 20 | 25 | 0 |
| TL 0602 | 6 | R1/4 | 11 | 22 | 18 | 14 | 26 | 29 | 0 |
| TL 0801 | 8 | R1/8 | 8 | 22 | 17 | 14 | 23.5 | 30.5 | 0 |
| TL 0802 | 8 | R1/4 | 11 | 26 | 21 | 14 | 23.5 | 30.5 | 0 |
| TL 0803 | 8 | R3/8 | 12 | 27 | 22 | 17 | 24.5 | 33 | 0 |
| TL 1002 | 10 | R1/4 | 11 | 27.5 | 21.5 | 17 | 25.5 | 34 | 0 |
| TL 1003 | 10 | R3/8 | 12 | 28.5 | 22.5 | 17 | 25.5 | 34 | 0 |
| TL 1203 | 12 | R3/8 | 12 | 34.5 | 25 | 19 | 32 | 41.5 | 0 |
| TL 1204 | 12 | R1/2 | 15 | 37.5 | 28 | 22 | 33.5 | 44.5 | 0 |
