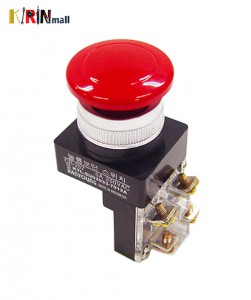

한영 누름버튼스위치[비상정지/Φ25,Φ30]
<제품사양>
| CR- |  |
- |
|
|
CR 시리즈 비상정지 푸시버튼 스위치 | |
| 설치외경 | 25 | Ø25 형 | ||||
| 30 | Ø30 형 | |||||
| 품명구분 | 7 | 비상정지 푸시버튼 스위치 (복귀동작) | ||||
| 7R | 비상정지 푸시버튼 스위치 (푸쉬 록-턴 리셋) | |||||
| 접점구성 | 1 | 1a1b 접점 | ||||
| 2 | 2a2b 접점 | |||||
| * 조광부 |
| 정격전압 | 교류(AC) | 직류(DC) | |
| 100 - 240 V a.c. | 380 V a.c. | 12 - 24 V d.c. | |
| 소비전류 | 4.4 VA max | 2.7 VA max | 18 ㎃ max |
| 광원 수명 | 100,000 h | ||
| 고정링 조임토크 | 1.96 N.m | ||
| 단자 조임토크 | 0.8 N.m (M3.5 X 7) | ||
| 조광부 재질 | ABS (설치용 너트 및 바디) | ||
| * 접점부 |
| 설 치 패 널 두 께 | 1 ~ 6 ㎜ (부속품 제외 시) | |
| 접 점 정 격 | 5 A 250 V a.c. | |
| 접 점 접 촉 저 항 | 50 mΩ 이하 (출하 시) | |
| 접 점 재 질 | AgCdO | |
| 접 점 케 이 스 재 질 | 접점 커버 : PC, 접점 바디 : ABS | |
| 접 점 구 성 | 1a1b | |
| 접 점 동 작 | Slow-Action | |
|
허용동작빈도 |
기계적 | 최대 30회/분 |
| 전기적 | 최대 30회/분 | |
| 절 연 저 항 | 100 ㏁이상 | |
| 내 전 압 |
1,500 V a.c. 60 ㎐, 1분간 | |
| 진 동 | 내 구 | 10 ~ 55 ㎐(복진폭 3㎜) |
| 충 격 | 내 구 | 500 ㎨이상 |
| 오동작 | 100 ㎨이상 | |
| 수 명 | 기계적 | 100 만회 이상 |
| 전기적 | 10 만회 이상 | |
| 사 용 주 위 온 도 | -25 ~ 40 ℃ | |
| 사 용 주 위 습 도 | 45 ~ 85 % R.H | |
| 보 관 온 도 | -40 ~ 60 ℃ | |
| 충 격 (내 구) | 300㎨ 펄스주기 11㎳ | |
| 진 동 (내 구) | 100㎨ 10㎐···55㎐ 복진폭 1.5㎜ (1㎳이내) | |
 | ||||||||
|
